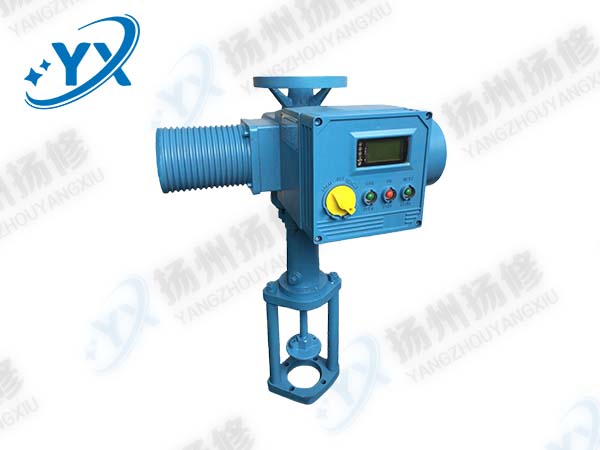

產品名稱： 智能非侵入式F-2SB3011系列直行程電動執行機構
發布日期： 2018-12-20
點擊數： 5124
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
智能非侵入式F-2SB3系列為輸出推力的調節型電動執行機構，輸出型式為直行程，是F-2SA35系列的派生產品，是對閉環控制系統中最終控制元件（調節閥）的運行進行控制的一種裝置，它可以準確地按控制指令對系統工況介質的壓力、溫度和流量進行自動調節，是實現自動控制的必不可少的驅動裝置。
非侵入式F-2SB3系列直行程電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。
特點
1、非侵入式設計，采用非接觸式感應元件。
2、人機界面，采用高亮度、高對比度顯示器。全中文菜單，方便用戶進行設置與調試。
3、紅外遙控，使用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4、精確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確定位和監測。
5、控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6、信號自由組態，最多可輸出6路接點信號,具有12種狀態信號供用戶選擇使用，每路信號可自由定義。
7、相序自動校正，執行機構旋向可自由設定，可自動校正電源相序，接線時無需考慮電源相序。
8、缺相保護，具有電源缺相和輸出缺相保護功能。
9、電子制動，采用電子能耗制動方式，防止電機惰走，且制動強度可設定，無機械磨損，無需維護。
10、故障診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶及時快速地處理故障。
11、緊急操作，優先響應“緊急”開關量輸入信號，一旦有效，執行機構運行至事先設定的緊急位置。
12、調試方便，僅需設定與記錄閥門開、關方向終端位置，調試工作即可完成。
技術參數
|
環境溫度
|
-20℃～+70℃（可接受特殊訂貨）
|
|
工作制式
|
S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
|
|
電源
|
三相：380V AC 50Hz
|
|
單相：220V AC 50Hz
|
|
|
防護等級
|
IP67，IP68（特殊訂貨）
|
|
位置重復偏差
|
≤0.1mm
|
|
轉矩重復精度
|
≤7%
|
|
連接標準
|
GB12222、GB12223、JB2920
|
|
基本誤差
|
≤±1%（調節型）
|
|
回差
|
≤1%（調節型）
|
性能參數表
|
型 號
|
F-2SB3510
|
F-2SB3511
|
F-2SB3512
|
|
|
控制
推力
|
最大值（kN）
|
6.3
|
12.5
|
25
|
|
最小值（kN）
|
4
|
8
|
16
|
|
|
法蘭號按
GB12222（IS05210）
|
F07，F10
|
|||
|
輸出速度（mm/min）
|
20～160
|
|||
