產品詳情

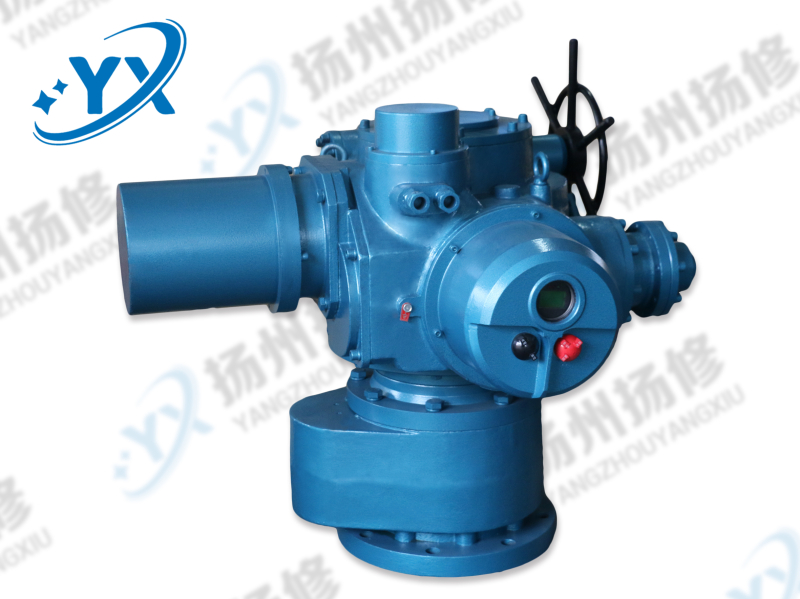

產品名稱： F-DZB700多回轉智能型電動執行器
發布日期： 2018-12-20
點擊數： 6965
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
防爆型多回轉電動裝置DZB，防護等級為ExDII BT4，適用于對閘閥、截止閥等閥門進行操作，防護等級IP65，輸出轉矩范圍：50-10000Nm，輸出轉速范圍：12-36rpm.是閥門實現開啟、關閉或調節控制的驅動設備。DZW型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。
廣泛應用于管道為爆炸型氣體或煤礦底采掘面使用，質量穩定，防爆性能好，我公司已可以生產帶防爆的電壓為三相660V，380V，兩相220V，產品外觀，質量，屢屢受到使用單位好評！
除普通開關型以外，產品另可以有一體化防爆型，智能一體化防爆型滿足更多實際要求需要。
DZB系列閥門電動裝置設計，可適用于不同控制系數、不同工作環境的需要。
本系列電裝具有功能全、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
工作環境和主要技術參數
1電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：戶外型和防爆型為IP55 （特殊訂貨IP67） 。
3 工作制：短時10分鐘 （特殊訂貨30分鐘） 。
DZB系列隔爆型多回轉電動裝置性能參數表
型 號 公稱
轉矩
(N.m) 最大控制轉矩
(N.m) 最小控制轉矩
(N.m) 輸出軸轉圈數
(圈) 允許通過閥桿直徑
(mm) 手動速比 輸出轉速
(r/min) 電機
功率
(kw)
DZB5 50 75 ≤25 150 28 1∶1 18 0.12
DZB10A 100 150 ≤50 160 24、36 0.25
0.37
DZB15A 150 225 ≤75
DZB20A 200 300 ≤100 40 0.55
0.75
DZB20A(Ⅰ) 28
DZB30A 300 450 ≤150 40 24 0.75
DZB30A(Ⅰ) 28
DZB45A 450 675 ≤225 110 48 24 1.1
36 1.5
DZB60A 600 900 ≤300 24 1.5
36 2.2
DZB90 900 1350 ≤450 60 24 2.2
DZB90(Ⅰ) 48 36 3.0
DZB120 1200 1800 ≤600 60 24 3.0
DZB120(Ⅰ) 48
DZB180 1800 2160 ≤900 140 70 25∶1 24 4.0
36 5.5
DZB250 2500 3000 ≤1250 24 5.5
DZB350 3500 4200 ≤1750 75 13∶1 18 7.5
DZB500 5000 6000 ≤2500 10
DZB800 8000 9600 ≤4000 120 80 90∶1 12 13
DZB1000 10000 12000 ≤5000 100 15
注：(Ⅰ)表示電站型
廣泛應用于管道為爆炸型氣體或煤礦底采掘面使用，質量穩定，防爆性能好，我公司已可以生產帶防爆的電壓為三相660V，380V，兩相220V，產品外觀，質量，屢屢受到使用單位好評！
除普通開關型以外，產品另可以有一體化防爆型，智能一體化防爆型滿足更多實際要求需要。
DZB系列閥門電動裝置設計，可適用于不同控制系數、不同工作環境的需要。
本系列電裝具有功能全、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
工作環境和主要技術參數
1電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：戶外型和防爆型為IP55 （特殊訂貨IP67） 。
3 工作制：短時10分鐘 （特殊訂貨30分鐘） 。
DZB系列隔爆型多回轉電動裝置性能參數表
型 號 公稱
轉矩
(N.m) 最大控制轉矩
(N.m) 最小控制轉矩
(N.m) 輸出軸轉圈數
(圈) 允許通過閥桿直徑
(mm) 手動速比 輸出轉速
(r/min) 電機
功率
(kw)
DZB5 50 75 ≤25 150 28 1∶1 18 0.12
DZB10A 100 150 ≤50 160 24、36 0.25
0.37
DZB15A 150 225 ≤75
DZB20A 200 300 ≤100 40 0.55
0.75
DZB20A(Ⅰ) 28
DZB30A 300 450 ≤150 40 24 0.75
DZB30A(Ⅰ) 28
DZB45A 450 675 ≤225 110 48 24 1.1
36 1.5
DZB60A 600 900 ≤300 24 1.5
36 2.2
DZB90 900 1350 ≤450 60 24 2.2
DZB90(Ⅰ) 48 36 3.0
DZB120 1200 1800 ≤600 60 24 3.0
DZB120(Ⅰ) 48
DZB180 1800 2160 ≤900 140 70 25∶1 24 4.0
36 5.5
DZB250 2500 3000 ≤1250 24 5.5
DZB350 3500 4200 ≤1750 75 13∶1 18 7.5
DZB500 5000 6000 ≤2500 10
DZB800 8000 9600 ≤4000 120 80 90∶1 12 13
DZB1000 10000 12000 ≤5000 100 15
注：(Ⅰ)表示電站型
